Conhecer o esquema elétrico monofásico faz parte para você iniciar a trabalhar com motores de portão. Esse esquema conta com um fio principal que é chamado comum. O outro fio é para abertura e o outro para fechamento. Sendo assim temos sempre 3 fios que saem do motor. O abre e fecha são ligados junto a um capacitor para dar arranque no automatizador de portão. 220 volts o capacitor é de 12 uf, 127 volts o capacitor é de 25 uf. A rede elétrica faz o motor funcionar junto a uma central (placa) que normalmente é de frequência 433mhz.

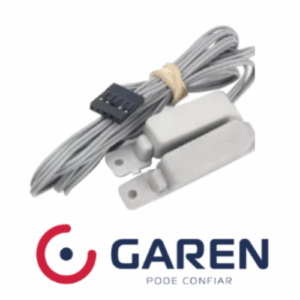

Depois temos os sensores fim de curso reed ou micros que são ligados a placa para desligar o automatizador. No sensor reed, um imã faz o motor desligar e no micro é um batente ou batedor metal ou plástico.

O motor precisa de um rotor com eixo sem fim, para tocar força no eixo interno do automatizador.

Sendo assim a engrenagem externa movimenta o portão. Podemos chamar essa parte interna de caixa. Ela danifica ou quebra a engrenagem com o passar dos anos. Já o motor é mais durável dependendo do tamanho. Modelos de meio hp ou 1 cv são mais fortes. Nas residências o modelo 1/4 de potência para 300 kg predomina.

Visão geral IA

Um esquema elétrico para um motor de portão geralmente inclui o motor, a placa eletrônica (central de comando), sensores de fim de curso, botoeira, controles remotos e, opcionalmente, uma trava elétrica. A placa eletrônica recebe os sinais dos controles remotos ou botoeira e aciona o motor para abrir ou fechar o portão, com base nas informações dos sensores de fim de curso que indicam quando o portão chegou ao fim de seu curso.
